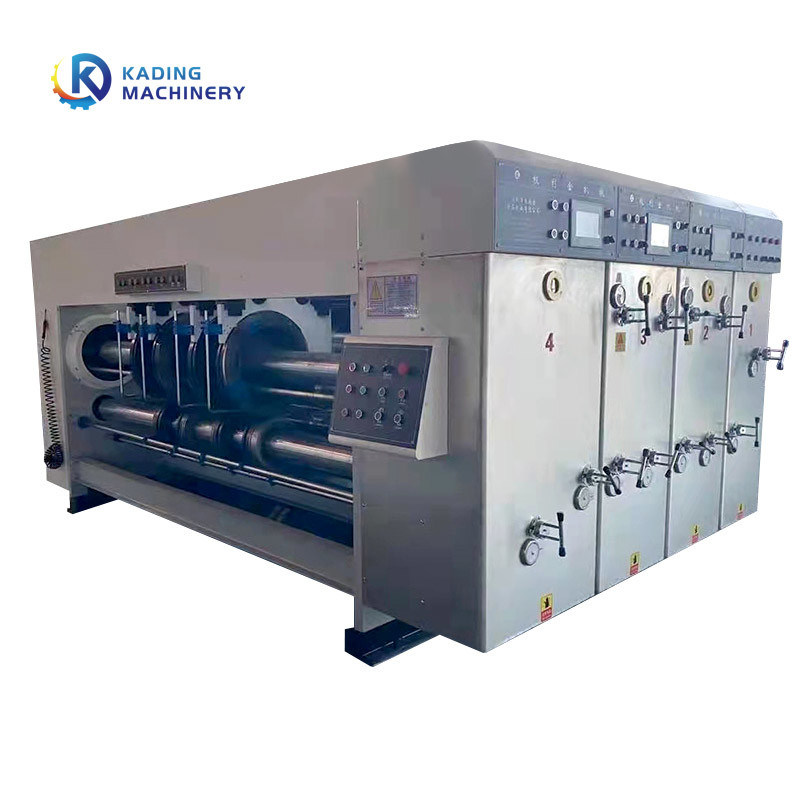

Hoog nauwkeurige gegolfde kartonnen doosdrukmachine met PLC-besturing

Hoog nauwkeurige gegolfde kartonnen doosdrukmachine met PLC-besturing

De kartondrukmachine is een belangrijk onderdeel van de uitrusting in de kartonverpakkingsindustrie en het werkingsprincipe ervan speelt een cruciale rol bij het waarborgen van de drukkwaliteit en de productie-efficiëntie.Ik zal het werkingsprincipe van de drukmachine in de kartonnen verpakkingsfabriek introduceren., met inbegrip van de basisstructuur en het operationele proces.

De drukmachine van de kartonnen verpakkingsfabriek bestaat voornamelijk uit het papiervoeder, het drukwerk en het papieruitvoer.Het papiervoergedeelte is verantwoordelijk voor het verzenden van de te drukken kartonnen naar het drukgedeelteHet drukgedeelte is het kerngedeelte van het drukwerk en het papieruitvoergedeelte stuurt de gedrukte kartonnen uit.De drukpers omvat ook hulpapparatuur zoals een inkttoevoerstelsel., watervoorziening, vervoer en besturing.

Specificatie

* De specificatie van de machine is afhankelijk van de definitieve bevestiging door verkoper en koper.

Hoofdwerkingsbeginsel van de drukmachine

De papiervoedingseenheid laat de karton door de papiervoederrol in de drukpers komen.Het papiervoedingsdeel bevat gewoonlijk ook een uitlijningstoestel voor het karton om ervoor te zorgen dat de positie van het karton nauwkeurig is, en de daaropvolgende drukruimte is het kernonderdeel van de drukpers van de kartonnen verpakkingsfabriek.Het werkt volgens het principe van het gebruik van de drukplaat en de inktbak op de drukpers om de kartonnen te drukkenHet specifieke proces is als volgt:

(1) Productie van drukplaten: De drukplaat wordt ontworpen en vervaardigd volgens de patronen en teksten die gedrukt moeten worden.De drukplaat is meestal van metaal of rubber en heeft een concave en convexe oppervlakte met patronen en tekst.

(2) Inktbak systeem: Het inktbak systeem is een inkttoevoerapparaat dat bestaat uit een inkt tank, een schraper en een inktrol.De inktrol schraapt de inkt uit de inktbak en past deze aan op de concave en convexe delen van het drukplaatoppervlak.

(3) Drukproces: het karton wordt via het transportsysteem naar het drukonderdeel vervoerd.De inkt wordt overgebracht naar de concave en convexe delen van het kartonoppervlak om patronen en tekst te vormen.Het contact tussen de drukplaat en de karton wordt geregeld door de drukrol en de drukdruk.

Bent u geïnteresseerd in onze hoge nauwkeurigheid gegolfde kartonnen doos drukmachine met PLC-besturing?

Beschrijving van de kartondrukmachine


Leedrandvoedingseenheid

1.Lead edge feeder met vacuümoverdracht;

2De schuifstoel op de voedingstafel is gemaakt van aluminium; legering, waardoor de machine vlotter werkt

en minder trillen;

3De tafel is van stalen materiaal, de wand is stevig en duurzaam.

4.Automatisch tellen van de productie hoeveelheden. touchscreen display;

5.Uitgerust met elektronische, pneumatische besturing van de voeding van het papier om de grotere afmetingen van het karton aan te pakken;

vervoer, kunnen klanten ervoor kiezen om de levering voort te zetten of te overslaan

6.Het vervoer van het papier wordt door de cilinder bestuurd, in het slotgedeelte en de stapler zijn vergrendelingsbesturing voorzien

Schakelaar, om de noodstop te realiseren, de papiervoeding te stoppen of te herstellen.

Achterste/linkste/rechtste baffle
1.De pneumatische zijklap (operatiezijde) maakt het mogelijk de flapfrequentie op het scherm in te stellen.
2Het achterste papierhoudingsframe en de voor-, linker- en rechterzijde van de schakelaar zijn met elektrische regeling voorzien.

Scheiding en afsluiting
1De machine is gescheiden en gecombineerd met een elektrisch bedieningsapparaat en een automatische alarmbel.
2.De hele machine wordt op het spoor bevestigd door de hoofdsluitcilinder van het voedingsdeel.

Voederroller
1De kartonnen rubberrolletjes zijn van massief staal en bedekt met slijtvast rubber.
2.De papiervoederrol gebruikt een reliëfrol en het oppervlak is bekleed met hard chroom, zodat het

slijtvast en glad.

0-apparaat
Met nul- en fasegeheugenfunctie, om de juiste positie te garanderen, vermindert kartonverspilling.

Stofverwijderingsinrichting
De voedingseenheid is voorzien van een stofborstel en een zuiginstallatie.

de helderheid van het drukwerk en het verminderen van het papierverspilling.

Drukkerij

Vacuümzuigblazer
1Alle zuigwielen zijn gemaakt van keramisch materiaal.
2De vacuümzuigbox gebruikt lichtdrukinstellingen om de drukkwaliteit te verbeteren.
3.De drukdruk is gebaseerd op de Europese speciale hoge inkttechnologie van het zuigertype, die de drukdruk van 0,015 regelt, om te waarborgen dat de drukdruk van het drukpersysteem niet groter is dan de drukdruk van het drukpersysteem.

De vertaling van de tekst is nauwkeurig om de versieproblemen te voorkomen.

Inktleveringssysteem
1.Het gebruik van eenzijdige pneumatische diafragma pomp automatische circulatie van inkt, en de anilox rol en drukwerk

Plaat inkt systeem is elektrische aanpassing.
2Met behulp van een filter wordt de onzuiverheid verwijderd en de drukkwaliteit beschermd.
3De inkt emmer is gemaakt van roestvrij staal.
4De inkt emmer heeft speciale nanotechnologie, niet-klevende inkt, makkelijk schoon te maken.

FASE-AANPASSINGSSTRUCTURE
1- Het heeft een planetair versnellingsmechanisme met hoge precisie.
2.Printfase wordt aangepast door PLC, touchscreen en elektrische bediening 360 graden aanpassing
3De remmotor is faseregelaar en het faseregelaarwiel kan nauwkeurig positioneren.

FASEFIXSYSTEM
Gebruik de koppeling of de fase-instelling, waarbij het oorspronkelijke verstelpunt onveranderd blijft.

Sluitingseenheid

Snijhouder
1De dikte van het mes is 7 mm.

die de voordelen heeft van hoge hardheid, goede taaiheid, sterke slijtvastheid enzovoort.
2De spleet is hard gechromeerd.
3.De snijhouder, het krulwiel en de positie-as kunnen automatisch worden ingesteld.
4.Uitgerust met een detectietoestel voor het detecteren van de fase van de spleet, kan de positie van de spleetwals op elk moment worden geregistreerd.

In theorie zorgen om de juiste positie terug te keren volgens verschillende grootte orde.
5.PLC en roterende encoder controle, kan automatisch de slot afstand, karton hoogte aanpassen.
6.Uitgerust met een pre-creaser voor het insluiten.
7.Kan grote dubbele hechting karton, hemel en aarde cover karton produceren
8.Uitgerust met middelste mes bewegende structuur.

Operatiecontrole
1.Uitgerust met touchscreencontrole, PLC-detectie en -instelling en automatische positioneringsfunctie.
2.Met behulp van PLC, roterende encoder en elektrische knop kan de snijgrootte en de kartonnen hoogte worden aangepast.
3.Uitgerust met noodstopvoorziening om de veiligheid te garanderen.

SLOTTING-FASE-AANSTELLING
1.Uitgerust met hoge precisie frequentie omzetting 360 graden snelheid aanpassing, kan positieve aanpassing

en negatieve correctie.
2.Uitgerust met fase-nul-apparaat, om de consistentie van de slotpositie te waarborgen.

GEKRALEN WEL
1De oppervlakte van de vouwwielen draagt hars van hoge kwaliteit, waardoor schade aan karton kan worden voorkomen.
2.De onderas van de sleepscherm is volledig voorzien van een excentrieke mouwstructuur om het compact en nauwkeurig te maken.

Deeltje voor het snijden

Operatiecontrole
1.Uitgerust met digitaal display en automatische detectiefunctie van PLC en roterende encoder.
2.Uitgerust met noodstopvoorziening om de veiligheid te garanderen.

FASE-ANPASTING
1Het aambeeldkussen wordt met elektrische vorm omhoog en omlaag verstelbaar en kan automatisch continu in een axiale beweging plaatsvinden.

Het kan ervoor zorgen dat de rubberen mouw gelijkmatig slijt en de levensduur verlengt.
2.De matras wordt met elektrische kracht rond 360 graden ingesteld en de matrasas kan ±8 mm worden ingesteld.

Vervaardiging van elektrische elektrische apparaten
1Het is gemaakt van naadloos staal en het oppervlak is bekleed met hardchroom.

de dynamische balans kalibreren.
2Het oppervlak is bedekt met een polyurethaan rubber montage met behulp van een gesp soort structuur, waardoor het gemakkelijk te vervangen.
3.De slijprol neemt een onafhankelijke servomotor aan voor snelheidscompensatie en de gewone kartoncompensatie

bereik is ±3 mm.
4.Roller neemt mechanische differentiële structuur om het over automatische traverse, laterale verplaatsing van positieve en

Het kan de rubberen mouw uniform slijten, de levensduur verlengen.
5.De afstand van de rubberrol van de matrassnijder kan elektrisch worden ingesteld en is voorzien van een digitaal scherm, de

instelbereik van 0-12 mm.
6.De slijpmachine kan worden ingesteld en zal automatisch terugkeren naar de plaats, en het snijwiel zal

automatisch opstijgen, zodat het rubberen pad niet beschadigd raakt.

FASE-ANPASTING
1.De fase van het snijden van de matrijs heeft een planetaire versnellingsstructuur, die kan worden gebruikt voor een precieze fase-aanpassing van 360 graden.
2.De fase wordt door elektrische regelaar aangepast en heeft een digitale weergave en geheugenfunctie.

de oorspronkelijke positie van de matrassnijder.
3.Uitgerust met handmatige aanpassing links en rechts bewegen, links en rechts bewegen positieve en negatieve 8 mm.
4.De fasebevestiging is gebaseerd op een elektromagnetisch remmechanisme.

het remmechanisme beperkt de rotatie van de machine en houdt de matras gesneden
